柴油发电机汽缸盖的主要作用是封闭汽缸，并与活塞顶共同组成燃烧室。此外，它还为许多零部件提供安装位置。汽缸盖与高温燃气直接接触，同时承受极高的气体压力和缸盖螺栓预紧力，故其所受热应力和机械应力均较严重，因此，汽缸盖应具有足够的刚度和强度，如下图所示，目前使用的柴油发电机汽缸盖材料有两种：一类是灰铸铁或合金铸铁，因其高温强度高、铸造性能好、价格低等优点，应用很广泛。

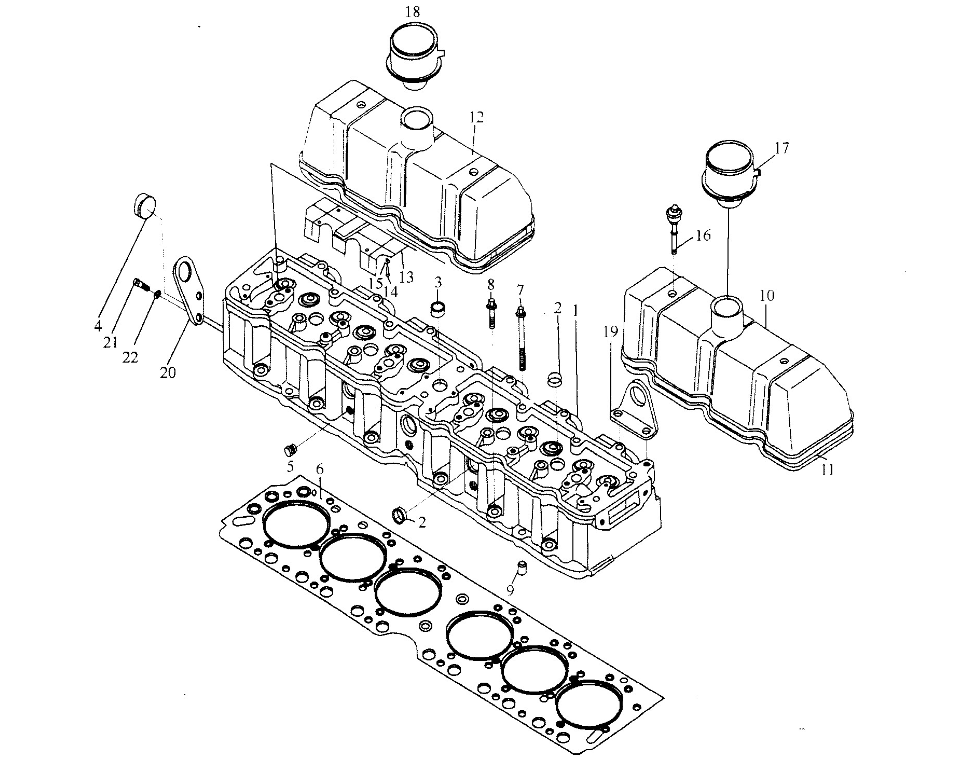

1-汽缸盖；  2，3，4-碗形塞片；  5-螺塞；  6-汽缸垫总成；  7，8-汽缸盖螺栓；  9-定位销；  10-汽缸盖前罩盖；  11-密封条；  12-汽缸盖后罩盖；  13-挡油板； 14-螺钉； 15-垫圈；  16-螺栓总成；  17，18-小空气滤清器总成；  19-发动机前吊耳；  20-发动机后吊耳；  21-螺栓；  22-弹簧垫片。
